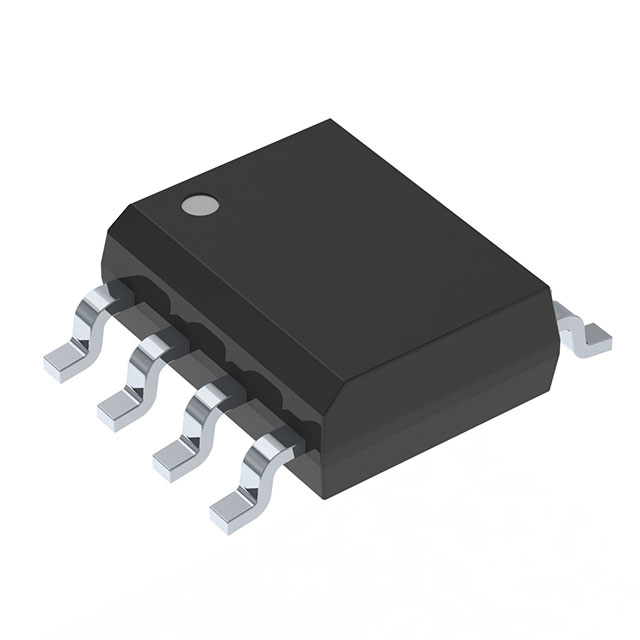

TLE5012BE5020XUMA1是一款 360° 角度傳感器，可檢測磁場方向。這是通過使用單片集成式巨磁阻 (iGMR) 元件測量正弦和余弦角度分量來實現的。這些原始信號（正弦和余弦）經過內部數字處理后，可計算出磁場（磁體）的角度方向。

TLE5012BE5020XUMA1是預校準傳感器。校準參數存儲在激光保險絲中。啟動時，熔絲值被寫入觸發器，這些值可根據特定應用參數進行更改。通過啟用可選的內部自動校準算法，可在較寬的溫度范圍和較長的使用壽命內進一步提高角度測量的精度。

特點

? 基于巨磁電阻 (GMR) 原理

? 用于角度測量的集成磁場傳感器

? 360° 角度測量，帶旋轉計數器和角度速度測量

? 兩個獨立的高精度單比特 SD-ADC

? 輸出端以 15 位表示絕對角度值（分辨率為 0.01°）

? 接口上的正弦/余弦值以 16 位表示

? 最大角度誤差 在激活自動校準功能的情況下，整個使用壽命和溫度范圍內的角度誤差為 1.0°

? 高達 8 Mbit/s 的雙向 SSC 接口

? 支持安全完整性等級 (SIL)，具有診斷功能和狀態信息

? 接口： SSC、PWM、增量接口 (IIF)、霍爾開關模式 (HSM)、短 PWM 代碼 (SPC，基于 SAE J2716 中定義的 SENT 協議)

? 輸出引腳可配置（編程或預配置）為推挽式或開漏式

? 通過 SSC 或 SPC 接口，可在一條線路上以總線模式操作多個傳感器

? 0.25 微米 CMOS 技術

? 符合汽車標準： -40°C 至 150°C（結溫）

? ESD > 4 kV（HBM）

? 符合 RoHS 規范（無鉛封裝）

? 無鹵素

潛在應用

基于 TLE5012B GMR 的角度傳感器設計用于汽車應用中的角度位置傳感，例如：

? 電動換向電機（如電動助力轉向系統 (EPS) 中使用的電機）

? 旋轉開關

? 轉向角測量

? 一般角度傳感
